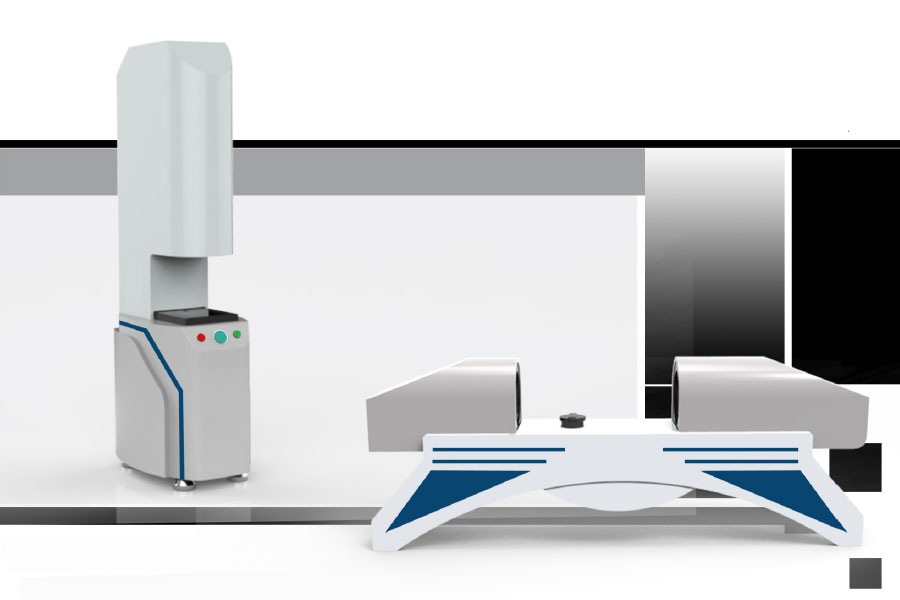

VCA系列一鍵式光學影像測量系統是一種新興的二維光學影像測量技術。不同于傳統的二次元影像測量儀，VCA系統通過大視角大景深遠心鏡頭，將產品輪廓信息傳遞到高分辨率圖像傳感器，再通過測量軟件分析圖像獲得測量數據，進而完成對尺寸數據的公差評價等，避免了光柵尺和鏡頭與載物臺的相對移動。

設備特點

• 大視野整體成像，一鍵測量
  影像測量儀，工具顯微鏡，投影儀等由于視野較窄，在測量和設置時難以掌握下一個測量位置，還必須邊移坐標臺，邊逐個位置進行測量，極其耗時。一鍵式光學測量儀最大成像范圍達250mm， 此范圍以內的工件可整體成像按一鍵即可一性次測完所有尺寸，瞬間完成測量任務。
• 無需夾具定位工件，可任意擺放
  精確的自動配準算法，只需第一次注冊了工件圖樣，即可在任意位置，任意角度擺放工件，配準算法均可鎖定工件的位置，而不像傳統測量儀器，每一次測量都需要夾具定位。
• 一次性同時測量多個工件
  可以一次性在載物臺上擺放多個同類型的工件，對擺放位置和角度同樣無任何要求。軟件對每個工件位置進行鎖定，一次性同時測量，大大提高了測量效率。
• 超大景深，無需調焦
  最大景深可達300mm，只要被測工件高度在景深范圍以內，無需任何調焦，整個工件上下均可清晰成像。

核心技術

• 頂級遠心光學系統，圖像趨于零畸變
  采用全球高水準的雙遠心鏡頭，每一枚鏡頭的畸變系數（徑向與梯形），遠心度，放大倍率和分辨率都經嚴荷的實驗室程序與精密光學檢測，再與千萬像素小像素傳感器相配，真正發揮遠心的優勢，成像幾乎無畸變。
• 圖像校正算法，精益求精
  雖然遠心鏡頭的畸變系數極低，但由于視野較大，特別是視野邊緣處，如常見的桶形和枕形畸變均會對測量精度存在細微的影響，我們采用高精度的棋盤格標定板，只需拍攝幾張棋盤格標定板的圖片，通過圖像校正算法，即可校正鏡頭畸變和光學系統對位誤差與光線不勻稱帶來的誤差。
• 亞像素圖像處理算法，每像素切割100份以上
  頂級遠心光學系統+校正算法，確保了視野范圍任何位置像素大小的一致性，但由于像素較大，以單個像素作為測量單位，在邊緣處容易產生誤差，我們采用了全新的亞像圖像處理算法，每個像素細化切割到100份以上，確保高精度的邊緣檢測。
• 超強的去毛邊功能
  對于有毛邊或缺陷的被測工件，極易因毛邊或缺陷，圖像邊緣凹凸不平，導致尋邊不準而造成測量誤差，可以通過設置上下閾值還原最真實的邊緣，消除毛邊或缺陷的影響。

功能介紹

• 向?qū)讲僮鳎?分鐘便可學會操作
  區別于傳統的影像儀，工具顯微鏡等測量儀器，測量前 需校正，測量時需要移動XY坐標臺，操作復雜，繁瑣。一鍵式光學測量儀，無任何繁鎖步驟，只需按向?qū)?，任何人?分鐘掌握。
• 多種測量工具，任意組合
  包含有圖像上實際存在的點，線，圓等基本圖形工具，也可以通過基本圖形組合得到虛擬的輔助圖形。通過這些圖形工具，可以組合出幾乎所有的幾何圖形，輕松完成各種復雜的測量任務。
• SPC數據統計分析
  內置SPC功能，可以在測量后讀取指定的測量數據并可即時顯示。并自動計算最大值，最小值，平均值，標準差，偏移值，Ca，Cp，Cpk等統計系數協助您完成報表編制。
• 報表導出
  測量結果可以以Excel格式輸出。

技術參數

應用說明

主要用于測量平面式產品，如精密機加件、沖壓件、密封件、觸摸屏、PCB、陶瓷基片等。

模具及精密機械行業

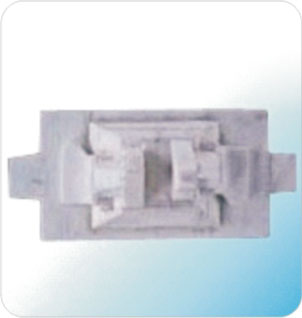

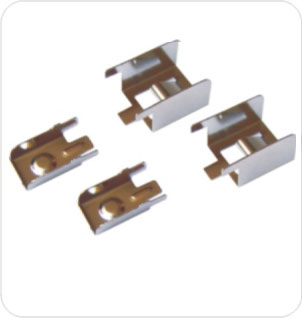

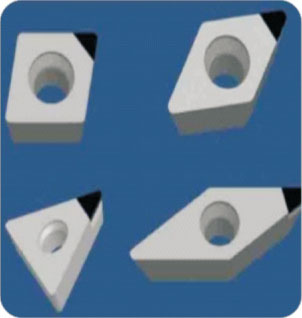

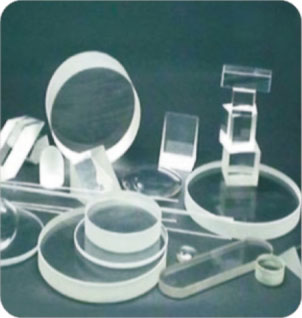

硬質合金刀片	玻璃冷加工件	沖壓件	粉末冶金件

電子制造行業		汽車制造行業

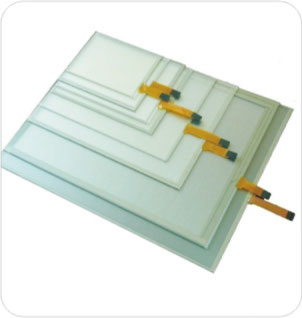

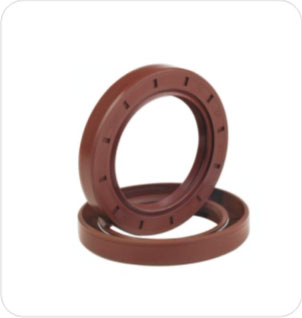

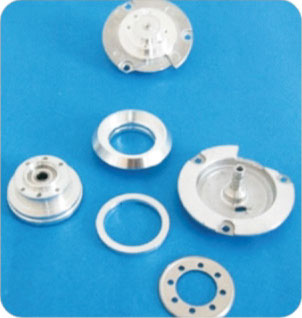

觸摸屏	PCB	精密機加工	密封件

特殊材料行業

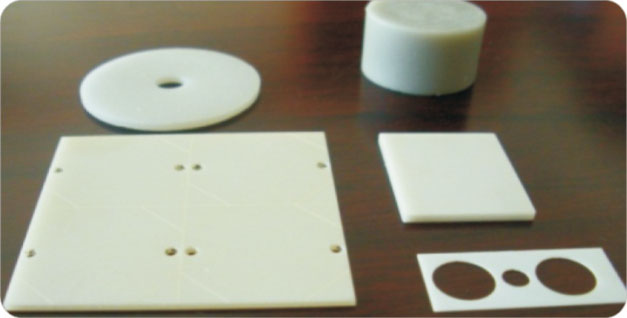

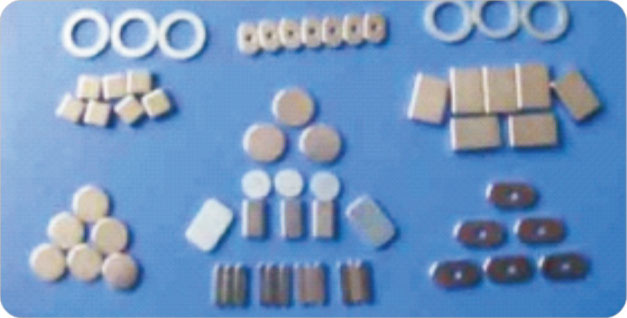

磁性材料	陶瓷基片
